Dieses Programm wurde vom MZ-700 für SHARP PC-1360 in Verbindung mit CE140P umgeschrieben.
Die (fehlerhafte!) Urversion findet sich in "CAD- und Grafik-Programmsammlung für SHARP-Computer" Seite 37 ff.
Ich habe mir vor Jahren tatsächlich die Mühe gemacht, dieses Programm abzutippen!!!

Das Programm zeichnet die Weltkugel aus einem beliebigen, einzugebenden Blickwinkel gesehen in beliebiger Lage, auf Wunsch mit Koordinatengitter und mehrfarbig.
Der Start erfolgt mit [DEF] [ G ]. Dann ist der Radius der zu zeichnenden Kugel einzugeben. Der zulässige Wertebereich liegt zwischen 12mm und 200mm. Der Vorgabewert, der übernommen wird, wenn nur [ENTER] betätigt wird, ist 48mm, weil dies der größtmögliche Radius ist, mit dem die Weltkugel noch vollständig auf das Rollenpapier des CE-140P passt.

Es kann ausgewählt werden, ob die Weltkugel einfarbig (Farbe wählbar) oder mehrfarbig gedruckt werden soll, und ob verdeckte Linien gar nicht oder gestrichelt gezeichnet werden sollen.

Der Neigungswinkel in der Darstellung wird mit den Winkeln theta und phi definiert, wobei

theta	=	Neigungswinkel der Polachse entlang des Nullmeridians
phi	=	Drehwinkel um die Vertikale bezogen auf den Nullmeridian

Wenn nur [ENTER] betätigt wird, werden beide Winkel mit Null vorbelegt.
Der erlaubte Wertebereich ist

theta	zwischen	–90°	und	+90°
phi	zwischen	–180°	und	+180°

Das Koordinatensystem wird durch die Anzahl der Meridiane auf dem 360°-Umfang definiert:

0	=	kein Koordinatensystem
4	=	Mindestanzahl
36	=	Maximalanzahl

Aus dieser Eingabe ergibt sich der Netzwinkel (Netz-<) als Abstand der Breitebngrade und Meridiane am Äquator zu

Netz-<

=

360° / Anzahl Meridiane

und es gilt:

10° <= Netzwinkel <= 90°

Eine einfarbige Zeichnung mit vier Meridianen benötigt etwa 19,5 Minuten!

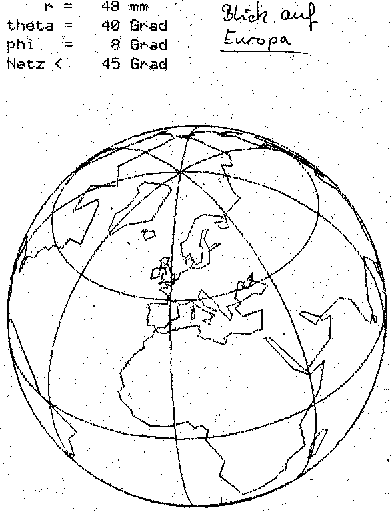

Ein Beispielausdruck:
